Filtro autopulente dell'unità idraulica

DLHF400 ASSPEZIONE IDRAULICA FILTER COLLETINA

DLHF400 ASSPEZIONE IDRAULICA FILTER SEULLINE1

DLHF400 ASSPEZIONE IDRAULICA FILTER SELE CULINA2

DLHF400 ASSPEZIONE IDRAULICA FILTER COLLEIN 3

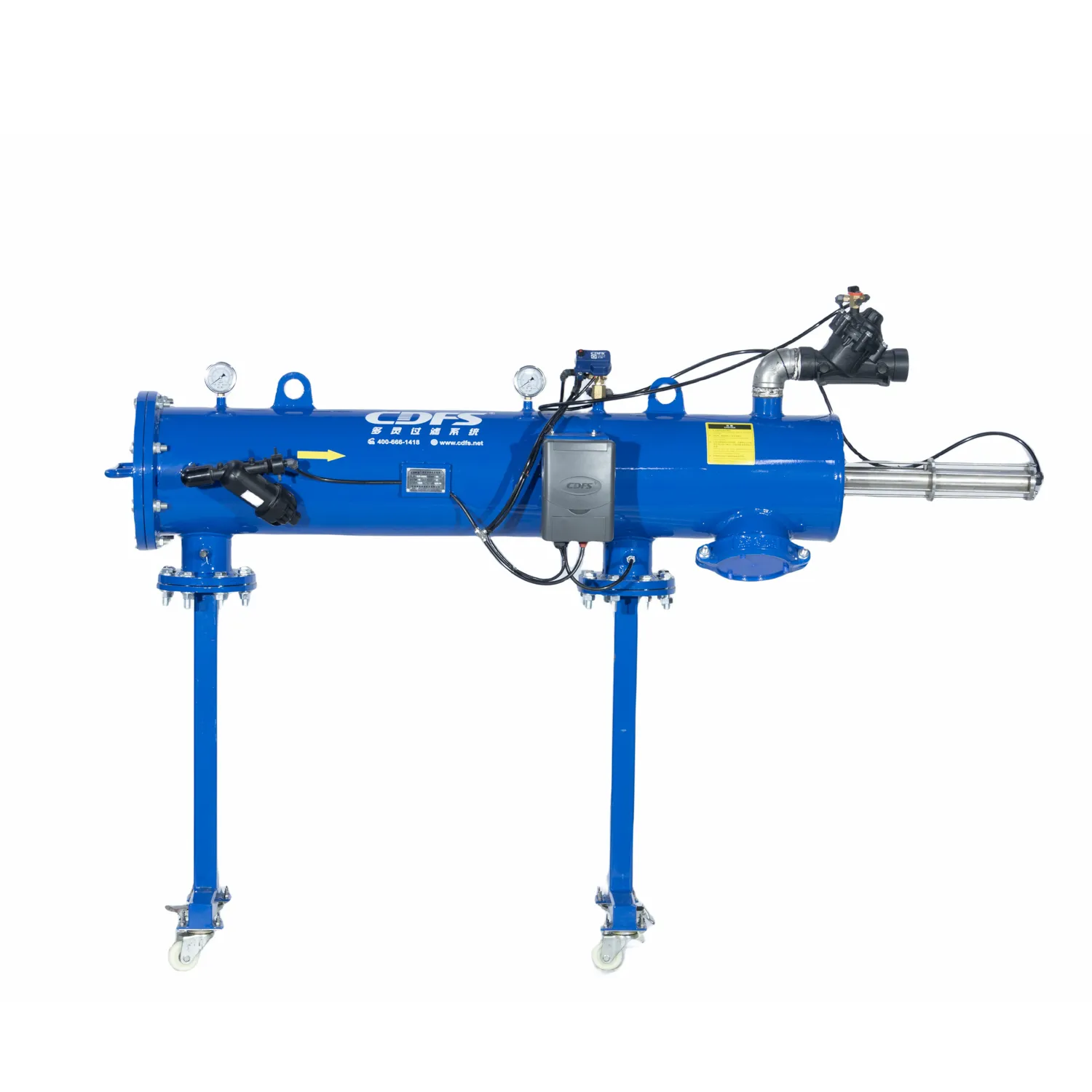

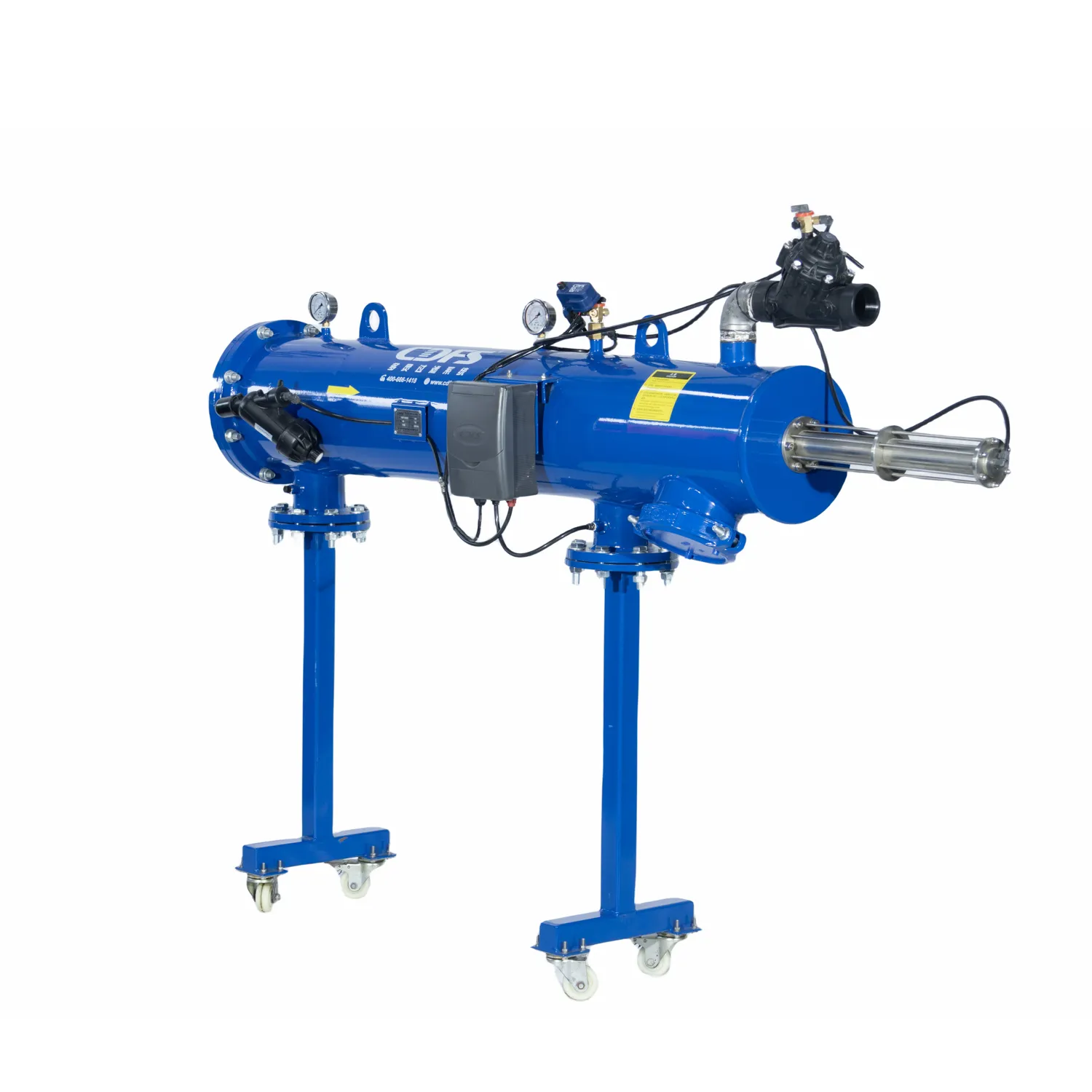

DLHF400 Filtro di autole pulizia di aspirazione idraulica

Filtri dell'acqua autopulente automatica: flusso singolo unità 19-2000m3/h Precisione di filtrazione 20-4000 micron

Tipo ： Materiale orizzontale ： Pulizia in acciaio al carbonio ： Controllo tipo di aspirazione ：

Product Advantagev

> Portata alta/alta precisione di filtrazione

> Perdita a bassa pressione/consumo di acqua bassa backwash

> Livello di automazione elevato

Contattaci Download dei dati Video di principio

Principio del prodotto

L'acqua scorre attraverso lo schermo e le particelle vengono trattenute all'interno dello schermo dell'elemento filtro. L'acqua filtrata scorre quindi attraverso l'uscita.

Quando le particelle si sono accumulate su un determinato numero e il differenziale di pressione aumenta al livello predeterminato, si avvia il ciclo di lavaggio.

Include due passaggi: in primo luogo, la valvola di scarico automatica si apre sulla presa di drenaggio. Quindi, il motore elettronico guida le spazzole di pulizia all'interno dello schermo, i solidi vengono espulsi attraverso la valvola di scarico.

I filtri continuano a fornire acqua filtrata anche durante il ciclo di lavaggio. L'intero sistema di lavoro è controllato da una smart box che ha diverse modalità di controllo: differenziale di pressione, tempo, manuale e PLC.

Flusso	19-4000m3/h	Modo di controllo	Differenziazione/tempo/manualmente/plc
Precisione della filtrazione	20um-4000um	Modo di pulizia	Spazzola
Pressione di lavoro (max.)	1 .6MPA (personalizzato)	Tempo di pulizia	10-200S(Adjustable)
Pressione di lavoro (min.)	0.1MPa	Schermo perforato	800-4000um
Temperatura di lavoro	<65'℃	Schermo a cuneo	50-1000um
Energia	380V150HZ	Schermo sinterizzato	20-800um

Principio del prodotto

Quando l'acqua entra nello schermo grossolana dall'esterno (il filtro grossolana è impostato in base alla qualità dell'acqua), le impurità più grossolane vengono filtrate e quindi entrano nello schermo fine, le impurità più piccole vengono bloccate sull'elemento di filtraggio interno. L'acqua filtrata quindi fluisce attraverso l'outlet.

La modalità autopulente può essere avviata premendo, tempi o tre modi manuali, seguendo il principio della differenza di pressione.

Quando la differenza di pressione interna ed esterna raggiunge il valore impostato, si avvia la modalità autopulente.

Il tempo di pulizia del filtro autopulente è impostato in anticipo dal controller, la valvola di scarico viene chiusa dopo la pulizia e poca perdita d'acqua nel processo di pulizia.

Principio del prodotto

Flusso di filtro massimo singolo	50-1500m3/h	Perdita di pressione	0.01MPa
Gamma di filtrazione	25μm-400μm	Modo di controllo	Differenza di pressione/tempo/manualmente
Pressione di lavoro massima	1.6MPa	Tempo di pulizia	30seconds(optional)
Min Pressione di lavoro	0.2MPa	Energia	220V/50Hz
Temperatura di lavoro	≤65℃	DC	9v

Selezione della tabella dei dati

MODELLO	Acqua in/outlet (mm)	Area dello schermo （Cm2）	D1 (mm)	L1 (mm)	L2 (mm)	L3 (mm)	H (mm)	FLUIRE （M3/H）	PESO (Kg)
DLHF-403	80	3438	273	450	1623	2075	534	50	140
DLHF-404	100	5780	273	900	1983	2735	534	100	170
DLHF-406	150	5780	325	900	1983	2735	638	150	183
DLHF-406Max	150	8410	273	900	2275	3471	555	160	205
DLHF-408	200	5780	325	900	2163	2915	638	250	195
DLHF-408Max	200	8410	325	900	2515	3715	625	300	235
DLHF-410	250	8090	426	900	2315	3515	726	350	250
DLHF-410Max	250	8410	377	900	2315	3715	677	400	270
DLHF-410Plus	250	13716	426	1100	3220	4755	767	450	430
DLHF-412	300	13716	426	1100	3155	4755	736	600	435
DLHF-414	350	16328	480	1270	3155	4755	810	1000	455
DLHF-416	400	16328	480	1270	3155	4755	810	1200	480
DLHF-416Max	400	21400	630	1270	3155	4755	1010	1500	680
