Filtro disco di irrigazione

Filtro disco di irrigazione

Filtri dell'acqua autopulente automatica: flusso singolo unità 19-2000m3/h Precisione di filtrazione 20-4000 micron

Tipo ： Materiale Multi unità ： Acciaio al carbonio+Pulizia in nylon ： Controllo del backwashing ：

Product Advantagev

> Portata alta/alta precisione di filtrazione

> Perdita a bassa pressione/consumo di acqua bassa backwash

> Livello di automazione elevato

Contattaci Download dei dati Video di principio

Principio del prodotto

L'acqua scorre attraverso lo schermo e le particelle vengono trattenute all'interno dello schermo dell'elemento filtro. L'acqua filtrata scorre quindi attraverso l'uscita.

Quando le particelle si sono accumulate su un determinato numero e il differenziale di pressione aumenta al livello predeterminato, si avvia il ciclo di lavaggio.

Include due passaggi: in primo luogo, la valvola di scarico automatica si apre sulla presa di drenaggio. Quindi, il motore elettronico guida le spazzole di pulizia all'interno dello schermo, i solidi vengono espulsi attraverso la valvola di scarico.

I filtri continuano a fornire acqua filtrata anche durante il ciclo di lavaggio. L'intero sistema di lavoro è controllato da una smart box che ha diverse modalità di controllo: differenziale di pressione, tempo, manuale e PLC.

Principio del prodotto

Flusso	19-4000m3/h	Modo di controllo	Differenziazione/tempo/manualmente/plc
Precisione della filtrazione	20um-4000um	Modo di pulizia	Spazzola
Pressione di lavoro (max.)	1 .6MPA (personalizzato)	Tempo di pulizia	10-200S(Adjustable)
Pressione di lavoro (min.)	0.1MPa	Schermo perforato	800-4000um
Temperatura di lavoro	<65'℃	Schermo a cuneo	50-1000um
Energia	380V150HZ	Schermo sinterizzato	20-800um

Principio del prodotto

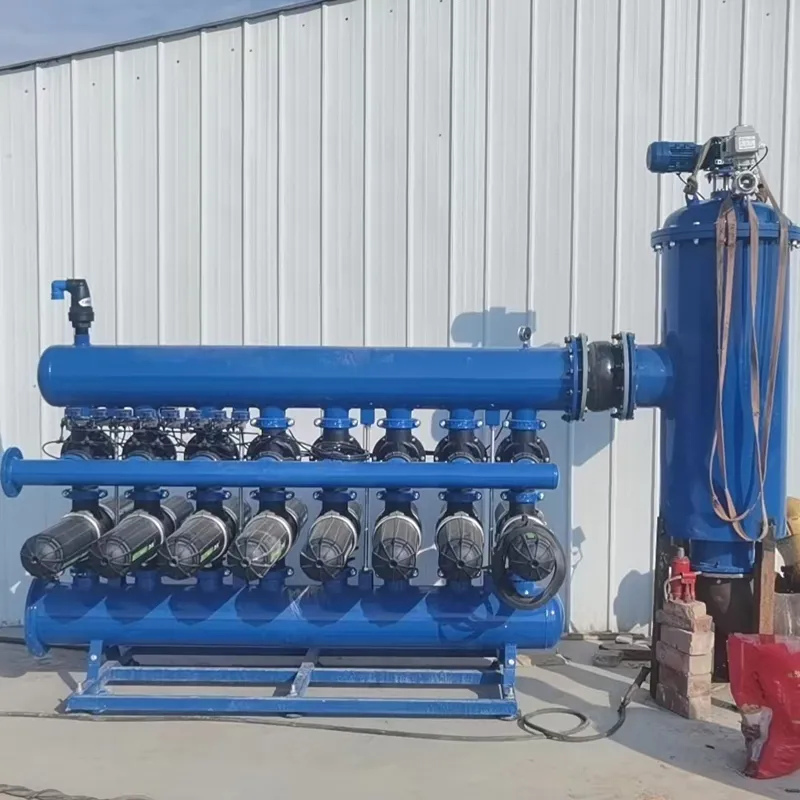

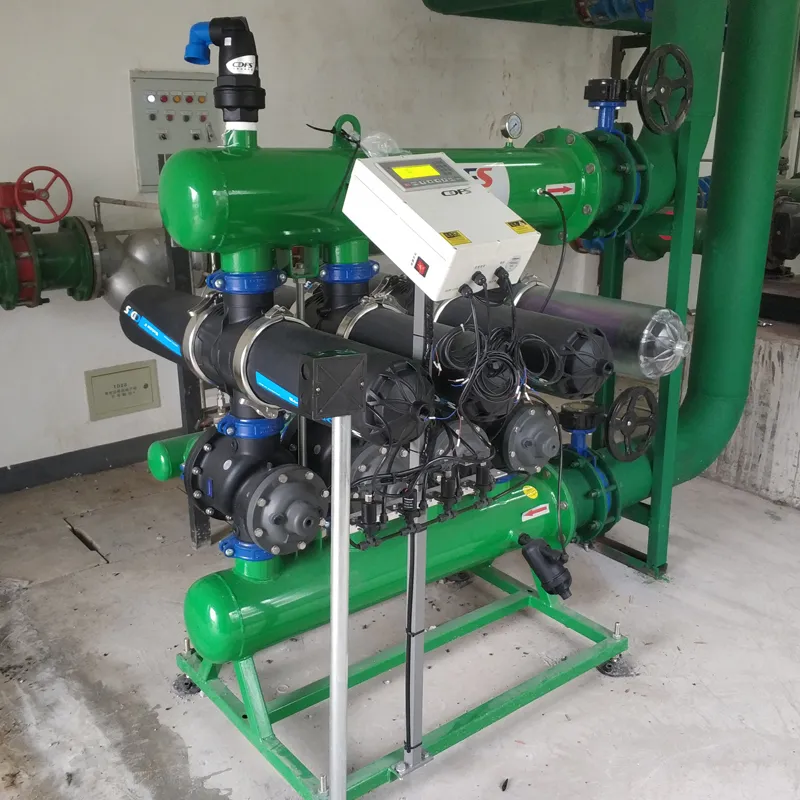

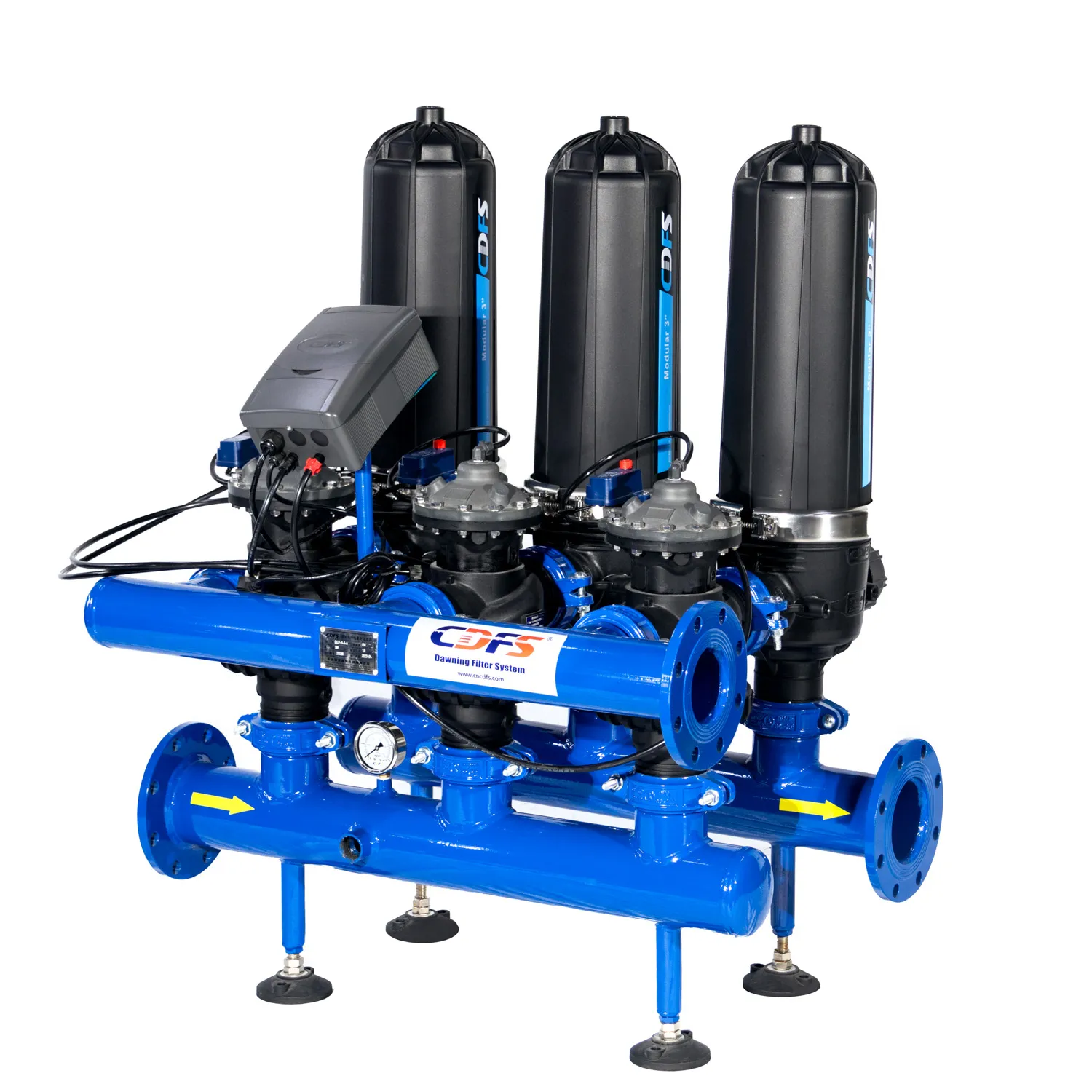

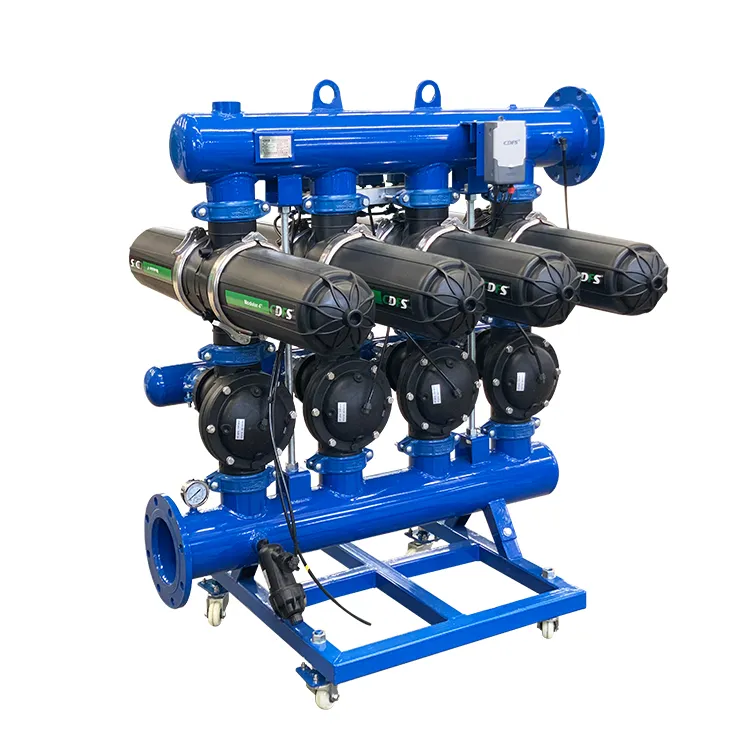

Sistema di filtro del disco automatico con elemento di filtraggio del disco (come sotto) con valvole di backwash da 2 " / 3" / 4 ", valvola dell'aria, collettori, controller.

Facile da installare. Automazione disponibile in 220 V.

Due stati operativi: Filter State e Backwash State

Principio del prodotto

Pressione di lavoro	0.2-0.8MPa	La schiena di lavaggio della pressione	0.18-0.8MPa
Temperatura di lavoro	<60℃	Valore del pH	4-13
Modalità di backwashing	Backwash interno/Backwash esterno	Il numero di filtro (a) numero	2-10
Acqua nel tubo (b)	acciaio al carbonio / acciaio inossidabile / plastica	Pipe di acqua (c)	acciaio al carbonio / acciaio inossidabile / plastica
Tubo di drenaggio (d)	acciaio al carbonio / acciaio inossidabile / plastica	Valvola di backwash (E)	acciaio / plastica
Controller (f)	Full-automatico e internazionale standard IP65.

Selezione della tabella dei dati

Unità di filtrazione	Precisione （Μm）	Flusso di lavaggio alla schiena (m³/h)	Flusso di filtrazione (M³/H)
Unità di filtrazione	Precisione （Μm）	Flusso di lavaggio alla schiena (m³/h)	Buona qualità dell'acqua	Qualità dell'acqua generale	Scarsa qualità dell'acqua	La peggiore qualità
2 pollici	20	8-11	9	7	5	3
	50		17	14	10	7
	100-130		24	20	18	12
	200-400		24	20	18	12
3 pollici	120-130	16-22	32	30	24	14
3 pollici	75-200	16-22	36	32	26	16
4 pollici	20	40-55	18	14	10	6
	50		34	28	20	14
	100-130		64	59	47	28
	200-400		72	63	51	32

Modello	Acqua in/out (mm)	Hmm)	H1(mm)	H2(mm)	D (mm)	L (mm)
DLLF-3-2-A	108	1049	175	461	875	890
DLLF-3-3-A	159	1074.5	175	486.5	933	1165
DLLF-3-4-A	159	1092	192.5	504	933	1440
DLLF-3-5-A	159	1092	192.5	504	933	1715
